贴片元件与引线元件相比有着许多好处。体积小重量轻自不必说,从制作和维修的角度看,贴片元件比引线元件容易焊接,容易拆卸,容易保存和邮寄。做过的朋友都知道,引线元件的拆卸是比较麻烦,特别是在两层以上的PCB板上,怕是只有两只引脚,拆下来也很容易损坏电路板,多引脚的就更不用说了。而拆卸贴片元件就容易多了,不光两只引脚容易拆,即使一二百只引脚的元件多拆几次也可以不损坏电路板。今天立佳科技SMT就教您如何对贴片电容、电阻进行焊接。同时,如果需要贴片焊接,样板贴片的客户请与立佳科技客服联系:84151262

表面贴片电阻的焊接,其实所有贴片电容电阻的焊接方式都是一样的。对于大多数焊接这些部件的基本步骤是:选择PCB板,先固定焊接贴片元件的一个引脚,然后焊接另一侧,下图列出了这些步骤。更多详细信息,请参照以下步骤:

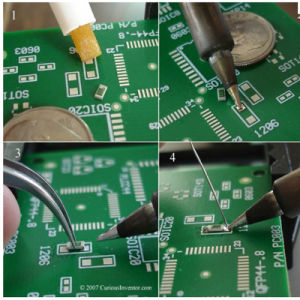

PCB贴片焊接演示
国际贴片元件焊接标准步骤

一、贴片焊接的工具

1,恒温烙铁

2,助焊笔

3,锡线

4,洗板水

5,摄子

备注:

烙铁对于不熟练的朋友强烈建议还是准备两把。

二、贴片焊接的国际标准步骤

1,将PCB板放于工作台面合适的位置

2,用摄子先取相应位置的贴片元件放于PCB板上
PCB贴片焊接演示
将PCB板放于工作台面合适的位置

3,用助焊笔在贴片的焊盘上加上适量的助焊剂

4,用烙铁(360度左右)在其他的一个焊盘上加锡

5,用摄子夹取元件放于相关的位号内

PCB贴片焊接演示

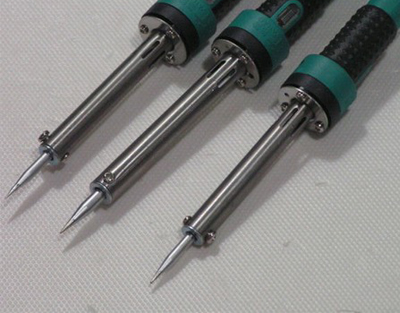

烙铁头的选择

6,用烙铁将贴片元件一侧加锡固定

7,用焊铁将贴片元件的另一侧加锡固定

PCB贴片焊接演示

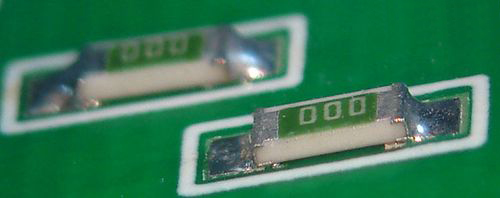

用焊铁将贴片元件的另一侧加锡固定
综上所述,焊接贴片元件总体而言是固定——焊接——清理这样一个过程。其中元件的固定是焊接好坏的前提,一定要有耐心,确保每个管脚和其所对应的焊盘对准精确。在焊接多管脚芯片时,对管脚被焊锡短路不用担心,可以用吸锡带进行吸焊或者就只用烙铁利用焊锡熔化后流动的因素将多余的焊锡去除。当然这些技巧的掌握是要经过练习的。限于篇幅原因,文中只对一种芯片进行了焊接演示,对于众多其他类型的多管脚的贴片芯片,其管脚密集程度、机械强度、数量等在不相同的情况下相应的焊接方法也是基本相同的,只是细节处理稍有不同。因此,要想成为一个焊接贴片元件的高手,就需要多练习从而提高熟练程度。
