电路板PCB元器件的检测技巧

行业资讯 / 2021-08-12 14:51

电子元件可以根据电路板上的电子元件标示符号来认识,如果设备发生故障或者出现短路,原因大部分会出现在电子元器件失效或者损坏引起的。而判断电子元件的好坏可以根据仪表的测量结果进行质量评测。接下来点读笔厂家-深圳立佳科技就给大家介绍下电路板元器件的检测技巧,供大家参考。

电路板元器件的检测技巧

1.测整流电桥各脚的极性

万用表置R×1k挡,黑表笔接桥堆的任意引脚,红表笔先后测其余三只脚,如果读数均为无穷大,则黑表笔所接为桥堆的输出正极,如果读数为4~10kΩ,则黑表笔所接引脚为桥堆的输出负极,其余的两引脚为桥堆的交流输入端。

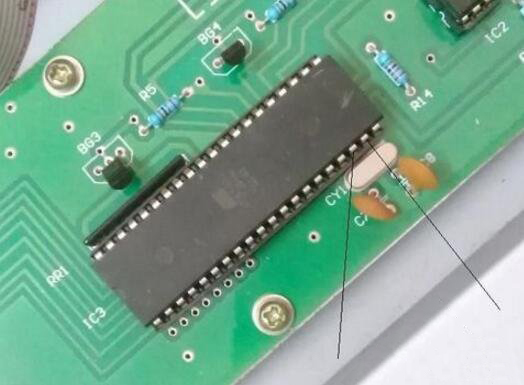

判断晶振的好坏

2.判断晶振的好坏

用万能表10K档测其两脚间阻值,应为无穷大,说明晶振无短路不漏电,再用频率表或示波器测其工作频率:将试电笔插入市电插孔内,用手指捏住晶振的任一引脚,将另一引脚碰触试电笔顶端的金属部分,若试电笔氖泡发红,说明晶振是好的;若氖泡不亮,则说明晶振损坏。

3.单向晶闸管检测

可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻,如果找到一对极的电阻为低阻值(100Ω~lkΩ),则此时黑表笔所接的为控制极,红表笔所接为阴极,另一个极为阳极。晶闸管共有3个PN结,我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。测量控制极(G)与阴极(C)之间的电阻时,如果正、反向电阻均为零或无穷大,表明控制极短路或断路;测量控制极(G)与阳极(A)之间的电阻时,正、反向电阻读数均应很大;测量阳极(A)与阴极(C)之间的电阻时,正、反向电阻都应很大。

4.双向晶闸管的极性识别

双向晶闸管有主电极1、主电极2和控制极,如果用万用表R×1k挡测量两个主电极之间的电阻,读数应近似无穷大,而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。根据这一特性,我们很容易通过测量电极之间电阻大小,识别出双向晶闸管的控制极。而当黑表笔接主电极1。红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些,据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。

5.检查发光数码管的好坏

以共阳数码管为例,将3伏干电池正极引出线固定接触在LED数码管的公共正极端上,电池负极引出线依次移动接触笔画的负极端。当一根引出线接触到某一笔画的负极端时,那一笔画就应显示出来。用这种简单的方法就可检查出数码管是否有断笔,连笔,并且可相对比较出不同笔划发光的强弱性能。若检查共阴极数码管,只需将电池正负极引出线对调一下,方法同上。

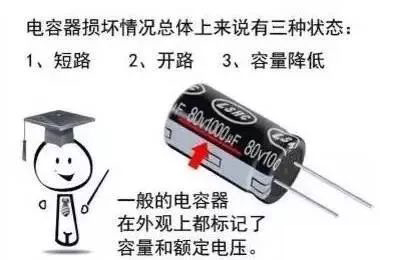

电容器损坏情况

6. 测量大容量电容的漏电电阻

用500型万用表置于R×10或R×100挡,待指针指向最大值时,再立即改用R×1k挡测量,指针会在较短时间内稳定,从而读出漏电电阻阻值。注意有的电容有正负极(例如电解电容,一般是长脚为正,短脚为负),所以当要测量有正负极的电容的时候,要红表笔接正,黑表笔接负。

7.电源变压器的检测

通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂;脱焊;绝缘材料是否有烧焦痕迹;铁心紧固螺杆是否有松动;硅钢片有无锈蚀;绕组线圈是否有外露等。

绝缘性测试。用万用表挡分别测量铁心与初级;初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值;万用表指针均应指在无穷大位置不动。否则;说明变压器绝缘性能不良。

线圈通断的检测。将万用表置于R×1档;测试中;若某个绕组的电阻值为无穷大;则说明此绕组有断路性故障。

判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的;并且初级绕组多标有220V字样;次级绕组则标出额定电压值;如15V、24V、35V等。再根据这些标记进行识别。
