PCB是电子产品的基本元器件，任何电子产品都需要PCB才能制成。那么，PCB在电子产品之中，必须要与其他器件相互连接在一起，这就是PCB的互连。总的来说，PCB的连接有三个方面：芯片到PCB、PCB内部、PCB与外部器件。


一、芯片与PCB的互连


芯片与PCB互连，存在的问题是互连密度太高，会导致PCB材料的基本结构成为限制互连密度增长的因素。解决方法是，采用芯片内部的本地无线发射器将数据传送到邻近的电路板上。


二、内部互连


PCB板内的互连，要遵循这些原则：使用高性能PCB，其绝缘常数值按层次受控，以便管理电磁场。避免使用有引线的组件，避免在敏感板上使用过孔加工工艺，因为该工艺会导致过孔处产生引线电感。选择非电解镀镍或浸镀金工艺，能为高频电流提供更好的趋肤效应。


三、外部连接

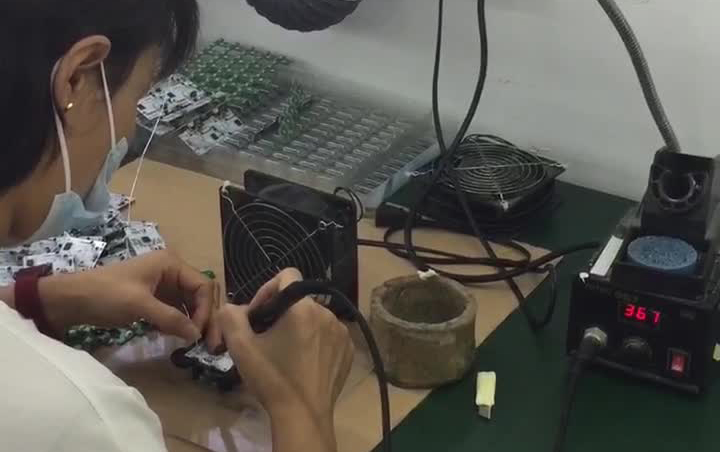

方式一、焊接方式


该连接方式的优点是简单、成本低，可靠性高，可以避免因接触不良而造成的故障；缺点是互换、维修不够方便。这种方式一般适用于部件对外引线较少的情况。


1．PCB导线焊接


此方式不需要任何接插件，只要用导线将PCB印制板上的对外连接点与板外的元器件或其他部件直接焊牢即可。例如收音机中的喇叭、电池盒等。


线路板的互连焊接时应注意：


（1）焊接导线的焊盘应尽可能在PCB印制板边缘，并按统一尺寸排列，以利于焊接与维修。


（2）为提高导线连接的机械强度，避免因导线受到拉扯将焊盘或印制导线拽掉，应在PCB印制板上焊点的附近钻孔，让导线从印制板的焊接面穿过通孔，再从元件面插入焊盘孔进行焊接。


（3）将导线排列或捆扎整齐，通过线卡或其他紧固件与板固定，避免导线因移动而折断。


2．PCB排线焊接


两块PCB印制板之间采用排线连接，既可靠又不易出现连接错误，且两块PCB印制板相对位置不受限制。印制板之间直接焊接，此方式常用于两块印制板之间为90度夹角的连接。连接后成为一个整体PCB印制板部件。


方式二：插接件连接方式


在比较复杂的仪器设备中，常采用插接件连接方式。这种“积木式”的结构不仅保证了产品批量生产的质量，降低了系统的成本，并为调试、维修提供了方便。当设备发生故障时，维修人员不必检查到元器件级（即检查导致故障的原因，追根溯源到具体的元器件。这项工作需要花费相当多的时间），只要判断是哪一块板不正常即可立即对其进行更换，在最短的时间内排除故障，缩短停机时间，提高设备的利用率。更换下来的线路板可以在充裕的时间内进行维修，修理好后作为备件使用。


1．印制板插座


在比较复杂的仪器设备中，经常采用这种连接方式。此方式是从PCB印制板边缘做出印制插头，插头部分按照插座的尺寸、接点数、接点距离、定位孔的位置等进行设计，使其与专用PCB印制板插座相匹配。


在制板时，插头部分需要镀金处理，提高耐磨性能，减少接触电阻。这种方式装配简单，互换性、维修性能良好，适用于标准化大批量生产。其缺点是印制板造价提高，对印制板制造精度及工艺要求较高；可靠性稍差，常因插头部分被氧化或插座簧片老化而接触不良。为了提高对外连接的可靠性，常把同一条引出线通过线路板上同侧或两侧的接点并联引出。


PCB印制板插座连接方式常用于多板结构的产品，插座与印制板或底板有簧片式和插针式两种。


2．标准插针连接


此方式可以用于印制板的对外连接，尤其在小型仪器中常采用插针连接。通过标准插针将两块印制板连接，两块印制板一般平行或垂直，容易实现批量生产。
