早教益智玩具有声挂图原理-如何实现按图发声的?

行业资讯 / 2023-02-25 11:00

儿童有声挂图是培养幼儿的观察、思维、想象力,学拼音、学汉字、学字母等,最实用、最受父母欢迎的识字产品。挂图内容有:学拼音、学汉字、学字母、学数字、动物世界、日常用品、交通工具、水果蔬菜、职业称呼、颜色形状等;有声挂图,幼儿通过触摸按键,就能发出声音的挂图,更觉得神奇。

有声挂图是在普通的无声挂图的基础上发展而来,在原来的基础上通过增加了发声组件,印刷线路,从而实现了无声挂图的有声化,小孩子可以通过触摸发声位置结合图案来做到同步认知;有声挂图通常分为,单语、双语,多语,单面,双面,以及凹凸和平面之分。

那么有声挂图是如何实现按图发声的呢?

其实是有声挂图中可以实现语音播放的功能是因为内置了语音芯片,而语音芯片的发音由写入芯片的声音决定。

应用于电路板后,通过程序写入再生模式。声音芯片从以往的面罩声音芯片发展为后来的OTP语音芯片——九芯电子NV040D语音芯片。

NV040D语音芯片是一款适合工厂量产型的工业级OTP语音芯片。

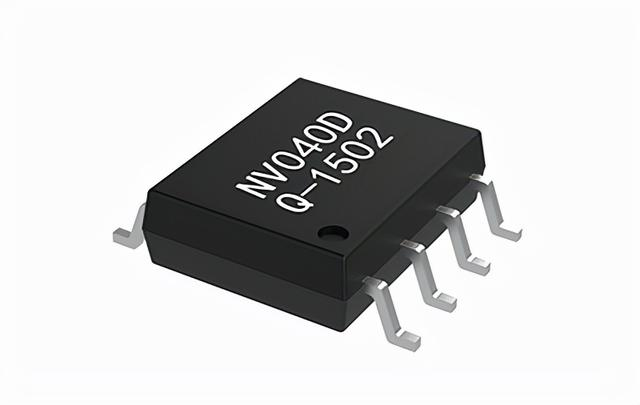

有声挂图-图片1

九芯电子NV040D语音芯片

它具有成本低,性能稳定,音质高,控制方便,电路简单等诸多显著优点。以近似于当前业界掩膜的价格,但无最小量的限制,弥补了目前产业界的不足,适合低成本快速投产,最快仅需一天即可出货。

而且性能稳定的语音芯片,无需任何外围电路,在极其恶劣的噪声环境下都可正常工作,它具有宽泛的耐温和耐压范围,正常工作范围宽达2V~5.5V。SOP8、COB封装,外围电路仅需一电源耦合电容即可。

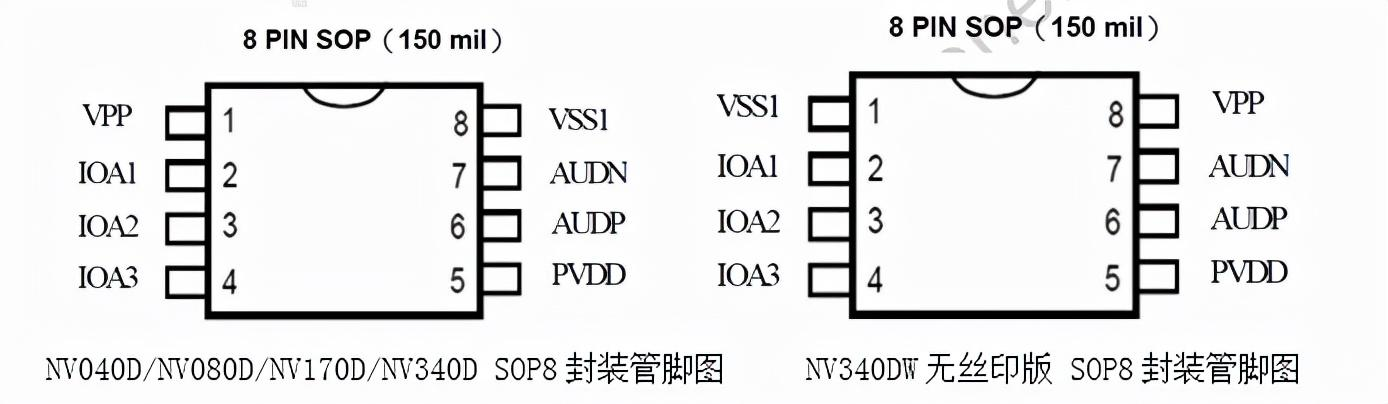

封装管脚图

NV040D语音芯片也是深度定制的产品,专为自定义语音播放领域开发的低成本解决方案,可以根据不同的功能需要选择对应的型号。它可以定制40秒以内的语音方案,而同系列的NV080D、NV170D、NV340D语音芯片可以做到80秒、170秒、340秒以内的语音方案,可以根据不同的语音时长需求选择合适的语音芯片型号。

NV040D有一组PWM输出口,可以支持0.5w喇叭,保证音质。内置LVR复位,无需外加复位电路。

内置精确的内阻频率振动器(最大仅+-1%的误差),无需外接电阻。

NV040D语音芯片具有多种按键触发方式,且可以输出多种形式的电平信号,可以设定按语音的起伏节奏变化。

另外NV040D支持主控MCU一线串口控制,可以任意控制多段语音触发,是市面上唯一8脚芯片支持223段声音的语音芯片。

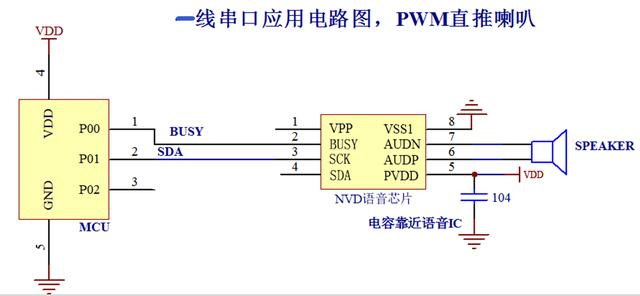

九芯电子NV040D语音芯片电路图参考图

综上所述,可以看出硬件的外围电路是非常简单的,而且成本低,非常适合大量生产。而且在语音芯片选型应用范围上,几乎可以涉及低成本语音场合,堪比各行业通用的常用语音芯片。

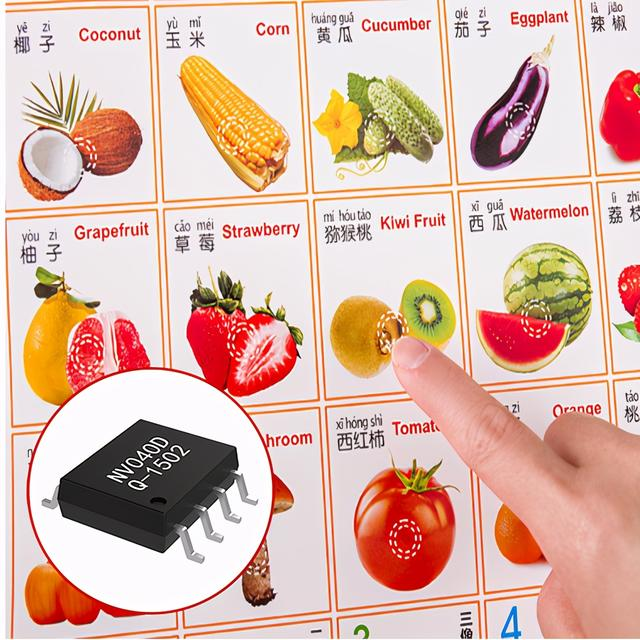

NV040D语音芯片在儿童有声挂画玩具中的应用

不同内容的儿童有声挂画,烧录的语音内容也是不一样的,有一些还支持中英文语音播放,比如水果蔬菜类的儿童有声挂画语音芯片方案如下:

胡萝卜 hu luo bo carrot;

苹果 ping guo apple;

香蕉 xiang jiao banana;

猕猴桃 mi hou tao kiwi fruit;

玉米 yu mi corn;

西瓜 xi gua watermelon;

……

加入九芯电子NV040D语音芯片的儿童有声挂图是培养幼儿的观察、思维、想象力,学拼音、学汉字、学字母等,最实用、最受父母欢迎的识字产品。
