PCB电路板中各符号含义

行业资讯 / 2023-02-15 15:00

如果你在线路板厂工作,或者你的工作要接触到线路板,那么对这些符号一定不会陌生。这些符号是电子元器件的编号,你知道这些编号分别代表什么吗?下面给大家介绍几种线路板厂常见的符号。

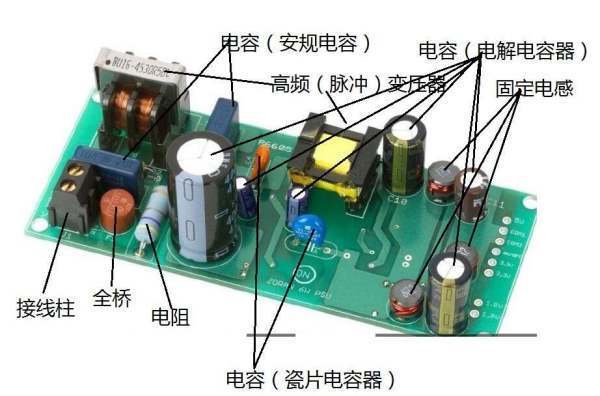

PCB板字母含义-1

一、电阻的型号命名方法

  用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

  第一部分:主称,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。

  第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

  第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

  第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等,例如:R T 1 1型普通碳膜电阻。

  二、电容的型号命名方法

  用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF

  第一部分:名称,用字母表示,电容器用C。

  第二部分:材料,用字母表示。用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介。

  第三部分:分类,一般用数字表示,个别用字母表示。

  第四部分:序号,用数字表示。

  三、电感线圈

  用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。

  1、电感量L,电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。

  2、感抗XL,电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 。

  3、品质因素Q,品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关,线圈的Q值通常为几十到几百。

  4、分布电容,线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

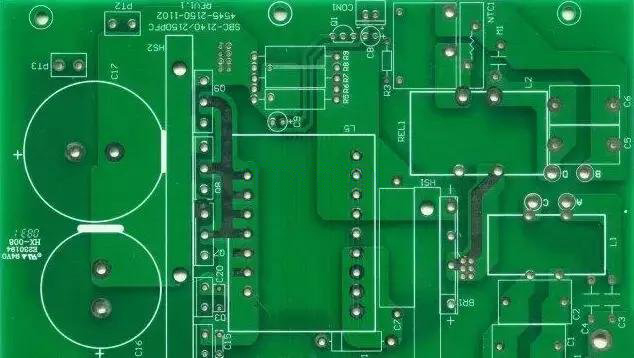

PCB板字母含义-2

  四、半导体器件

  第一部分:用数字表示半导体器件有效电极数目。2-二极管、3-三极管。

  第二部分:用汉语拼音字母表示半导体器件的材料和极性。表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分:用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F《3MHz,Pc《1W)、G-高频小功率管(f》3MHz,Pc《1W)、D-低频大功率管(f《3MHz,Pc》1W)、A-高频大功率管(f》3MHz,Pc》1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
